干货 | MEMS传感器最全科普!

MEMS的全称是微型电子机械系统

利用传统的半导体工艺和材料,集微传感器、微执行器、微机械机构、信号处理和控制电路、高性能电子集成器件、接口、通信和电源等于一体的微型器件或系统。具有小体积、低成本、集成化等特点

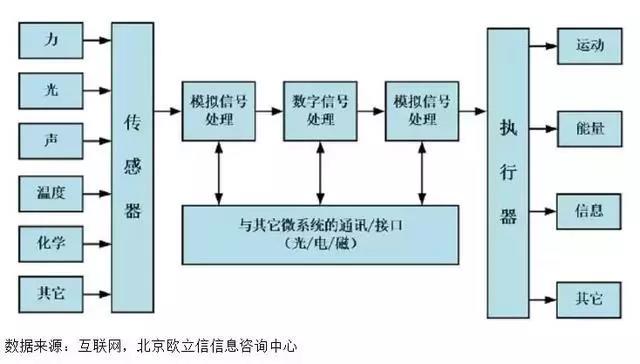

MEMS工作原理图

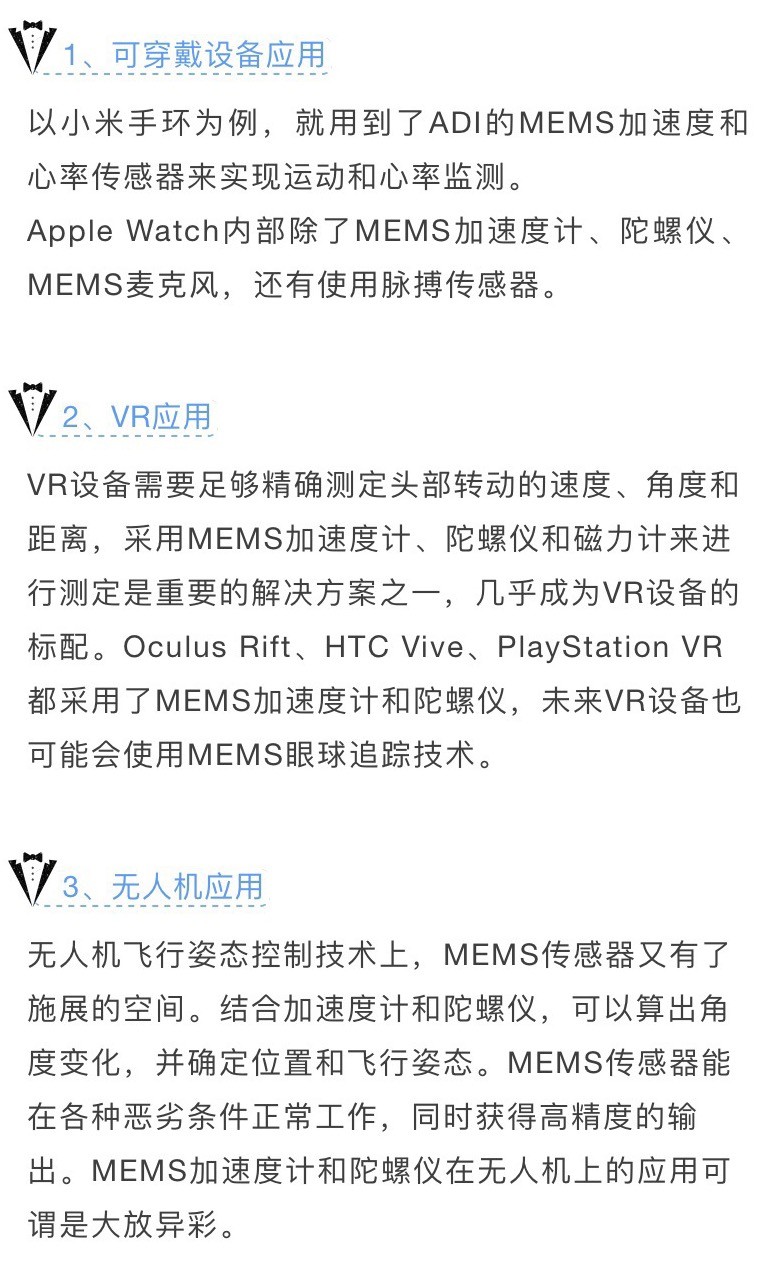

MEMS传感器的应用领域

除了智能手机,MEMS传感器将会在 AR/VR、可穿戴等消费电子,智能驾驶、智能工厂、智慧物流、 智能家居、环境监测、智慧医疗等物联网领域广泛应用。

4、车联网应用

车联网是物联网发展的重大领域,智能汽车是车联网的核心,正处于高速发展中。在智能汽车时代,主动安全技术成为备受关注的新兴领域,需要改进现有的主动安全系统,比如侧翻(rollover)与稳定性控制(ESC),这就需要MEMS加速度传感器和角速度传感器来感测车身姿态。

语音将成为人与智能汽车的重要交互方式,MEMS麦克风将迎来发展新机遇。MEMS传感器在汽车领域还有很多应用,包括安全气囊(应用于正面防撞气囊的高g值加速度计和用于侧面气囊的压力传感器)、汽车发动机(应用于检测进气量的进气歧管绝对压力传感器和流量传感器)等。

5、自动驾驶应用

自动驾驶技术的兴起,进一步推动了MEMS传感器进入汽车。虽然GPS接收器可以计算自身位置和速度,但在GPS信号较差的地方(地下车库、隧道)和信号受到干扰的时候,汽车的导航会受到影响,这对自动驾驶来说是致命的缺陷。

利用MEMS陀螺仪和加速度计获取速度和位置(角速度和角位置),车辆任何细微的动作和倾斜姿态,都被转化为数字信号,通过总线,传递给行车电脑。即便在最快的车速状态下,MEMS的精度和反应速度也能够适应。得益于硅体微加工、晶片键合等技术的发展,精度已经上升到0.01。

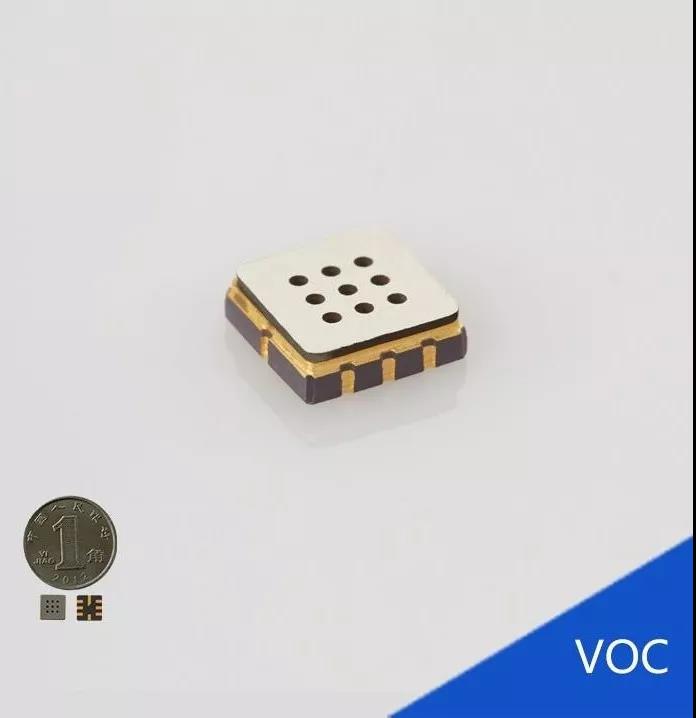

MEMS VOC气体传感器GM-502B

6、工业应用

MEMS让传感器小型化、智能化,MEMS传感器将在智慧工业时代大有可为。MEMS温度、湿度传感器可用于环境条件的检测,MEMS加速度计可以用来监测工业设备的振动和旋转速度。高精度的MEMS加速度计和陀螺仪可以为工业机器人的导航和转动提供精确的位置信息。



MEMS传感器种类及供应商

MEMS传感器种类繁多,主要的MEMS传感器包括运动传感器、压力、麦克风、环境、光传感器等

MEMS运动传感器主要有加速度计、陀螺仪、磁力计三大类,加速度计和陀螺仪可以集成为六轴惯性传感器;磁力计和加速度计集成为电子罗盘(e-compass),加速度计、陀螺仪和磁力计可集成为9轴传感器。

MEMS环境传感器可细分为气体、温度和湿度传感器等。MEMS气体传感器主要用于检测目标气体的成分、浓度等。MEMS温度传感器可用于任何需要检测温度的地方。MEMS湿度传感器在工业控制、气象、农业、矿山检测等行业中得到了广泛的应用。

MEMS生物传感器目前处于发展初期。MEMS生物传感器是利用生物分子探测生物反应信息的器件,被列为新世纪五大医学检验技术之一,是现代生物技术与微电子学、化学等多学科交叉结合的产物。未来MEMS生物传感器在医学、食品工业、环境监测等领域具有广阔发展空间。

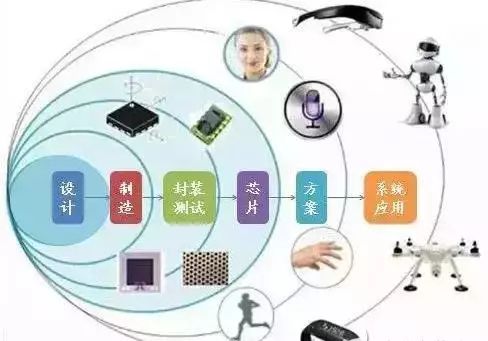

MEMS产业链

MEMS是多学科交叉的复杂系统,整个产业链涉及设计、制造、封装测试、软件及应用方案环节

MEMS产业链的上游负责MEMS器件设计、材料和生产设备供应,中游生产制造出MEMS器件、下游使用MEMS器件制造终端电子产品。

MEMS整个产业链复杂,涉及的厂商众多。中国的设计、制造、封装测试厂商都在积极布局MEMS,已形成完整MEMS的产业链。

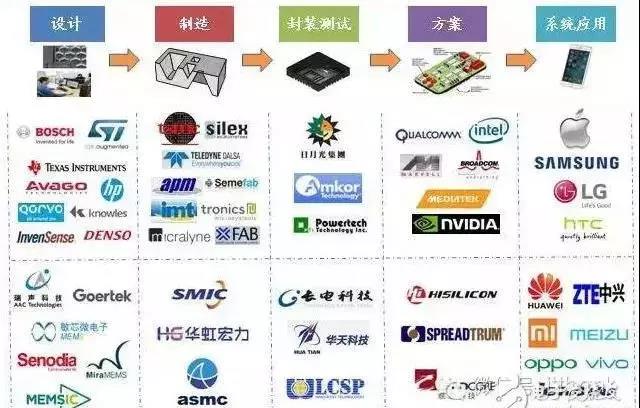

1、全球MEMS生产厂商

全球前十名 MEMS厂商主要包括博世、意法半导体、惠普、德州仪器、佳能、InvenSense、Avago和 Qorvo、楼氏电子、松下等。

2、MEMS代工

MEMS代工主要有两种类型:IDM厂商提供的MEMS代工,独立的代工厂提供的MEMS代工,其中独立的代工厂包括集成电路代工厂和纯MEMS代工厂。

近几年Fabless模式(无生产线设计公司)的MEMS器件制造商发展迅速,独立的MEMS代工厂努力寻求标准化的工艺以提升规模经济,减少制造时间和降低成本,使得独立的MEMS代工厂快速成长,但目前IDM代工仍处于市场领导地位。

3、MEMS封装测试

封装技术与IC封装有着诸多不同,对企业的要求很高。众所周知,MEMS器件价格下降非常之快,目前部分MEMS器件中封装成本甚至占到总价格的40%到60%。如何做到低成本封装是封测厂商面临的巨大挑战。

经过四十多年的发展,微机电系统(MEMS)已成为世界瞩目的重大科技领域之一。它涉及电子、机械、材料、物理学、化学、生物学、医学等多种学科与技术,应用前景广阔。

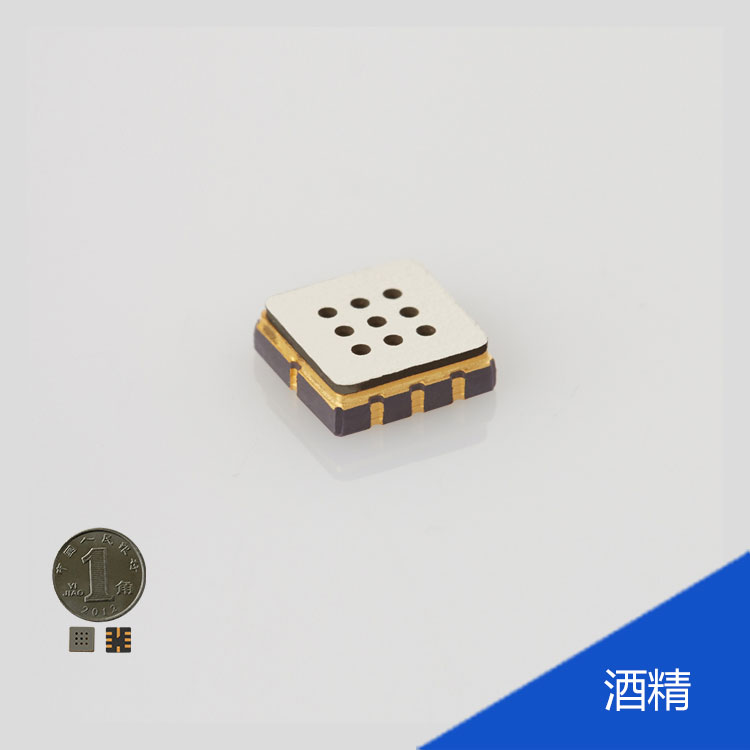

MEMS酒精气体传感器GM-302B
